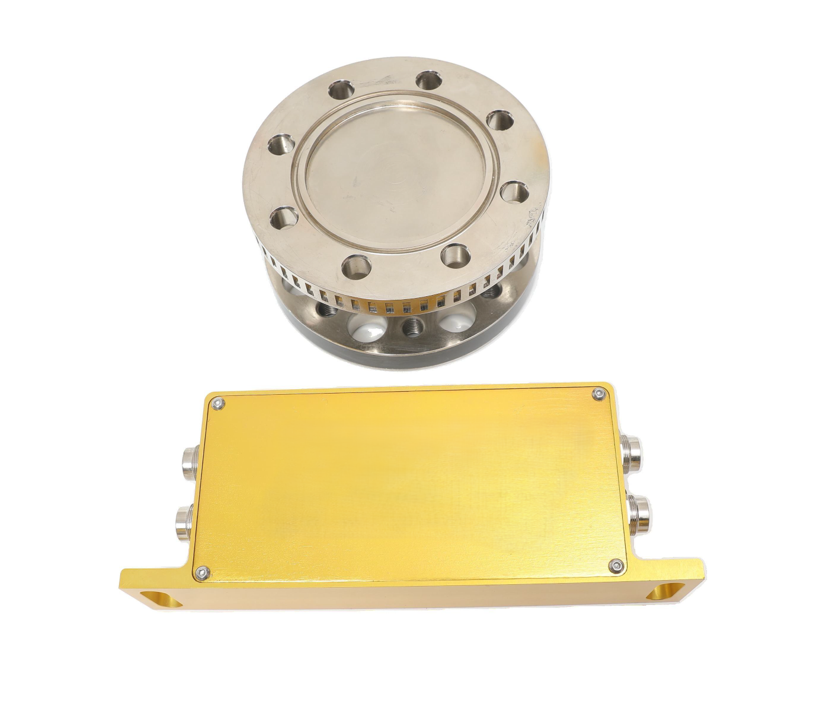

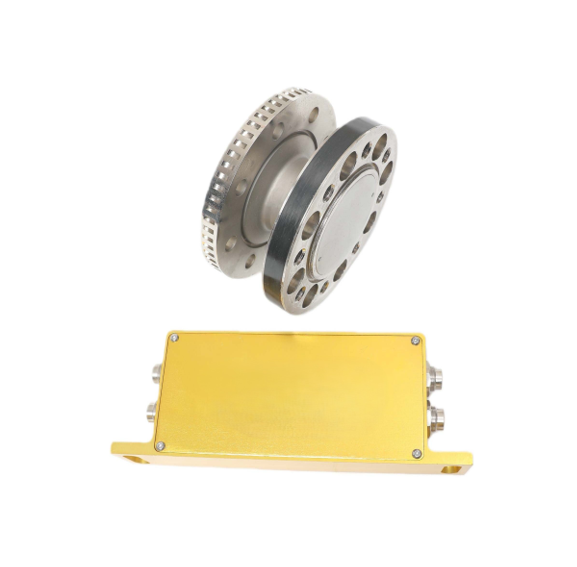

Датчик-фланец крутящего момента RT1000
Датчик RT1000 основан на использовании тензометрического элемента.
При приложении крутящего момента происходит упругая деформация измерительного тела, что приводит к изменению сопротивления тензодатчиков и формированию электрического сигнала.
Передача питания и сигнала осуществляется бесконтактным способом (электромагнитная индукция), что исключает механический износ и повышает надёжность работы.
При приложении крутящего момента происходит упругая деформация измерительного тела, что приводит к изменению сопротивления тензодатчиков и формированию электрического сигнала.
Передача питания и сигнала осуществляется бесконтактным способом (электромагнитная индукция), что исключает механический износ и повышает надёжность работы.
- Измерение статического и динамического крутящего момента
- Высокая точность (до 0,05%)
- Высокая скорость вращения (до 24 000 об/мин)
- Широкий диапазон измерений
- Высокая частота измерения (до 6 кГц)
- Цифровая передача сигнала
- Компактная конструкция
Преимущества
Области применения
- Бесконтактная передача сигнала и питания (без износа)
- Высокая стабильность и устойчивость к помехам
- Подходит для высокоскоростных и динамических измерений
- Компактный дизайн — удобен для интеграции в стенды
- Надёжная работа в промышленных условиях
- Возможность измерения в реальном времени
Области применения

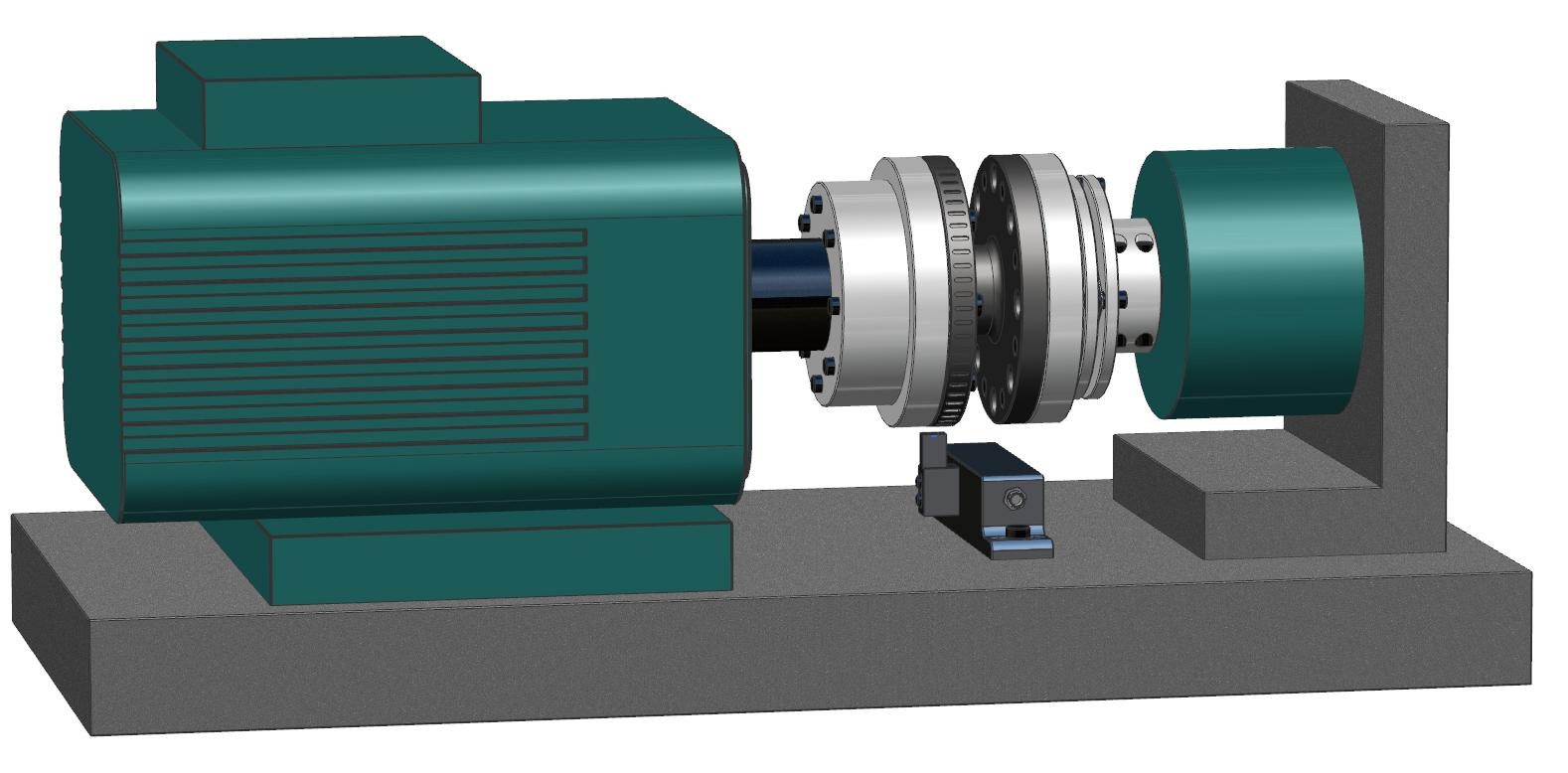

- Испытательные стенды (двигатели, электродвигатели)
- Автомобильная промышленность и трансмиссии
- Контроль крутящего момента в производственных линиях
- Насосы, вентиляторы, редукторы
- Энергетика и машиностроение
| Номинальный крутящий момент(Н·м) | 50 | 100 | 200 | 500 | 1,000 | 2,000 | 3,000 | 5,000 | 10,000 |
| Номинальная скорость вращения Стандартная скорость (опция M)(об/мин) | 20,000 | 15,000 | 12,000 | 10,000 | |||||
| Высокая скорость (опция H) (об/мин) | 24,000 | 23,000 | 18,000 | 14,000 | 12,000 | ||||
| Нелинейность (включая гистерезис)，Частотная характеристика (выход) ,максимальный крутящий момент (Ммакс.)： От 0% до 20% от Мном | ＜T0.02% | ||||||||
| От 20% до 60% от Мном | ＜T0.03% | ||||||||
| От 60% до 100% от Мном | ＜T0.05% | ||||||||
| Выходное напряжение,максимальный крутящий момент (Ммакс.)： От 0% до 20% от Мном | ＜T0.02% | ||||||||
| От 20% до 60% от Мном | ＜T0.03% | ||||||||
| От 60% до 100% от Мном | ＜T0.05% | ||||||||
| Повторяемость， Определено в соответствии со стандартом DIN 1319 Частотный выход | ＜T0.05% | ||||||||
| Выход напряжения | ＜T0.05% | ||||||||
| Выходной сигнал Частотный выход(кГц) Выход напряжени при положительном/отрицательном номинальном моменте При положительном номинальном моменте При отрицательном номинальном моменте | 15 1）/ 90 2） / 360 3）（5 VСимметричн.4) 5 1） / 30 2） / 120 3） （5 VСимметричн.4) +10 -10 | ||||||||
| Нагрузочный резистор Частотный выход(K∧) | ≧2 | ||||||||
Технические данные
| Номинальный крутящий момент(Н·м) | 50 | 100 | 200 | 500 | 1,000 | 2,000 | 3,000 | 5,000 | 10,000 |
| Номинальная скорость вращения Стандартная скорость (опция M) (об/мин) | 20,000 | 15,000 | 12,000 | 10,000 | |||||
| Высокая скорость (опция H)(об/мин) | 24,000 | 23,000 | 18,000 | 14,000 | 12,000 | ||||
| Для получения полных технических характеристик, пожалуйста, свяжитесь с заводом AeroTek по электронной почте. info@aero-tek.ru | |||||||||
Технические данные
