Датчик для испытаний усталости шкива RT700
Датчик для испытаний усталости шкива RT700
Серия датчиков крутящего момента RT700 для шкивов характеризуется полностью бесконтактной передачей как самого крутящего момента, так и измерительных сигналов. Встроенная оптическая передача данных на основе светодиодов (LED) обеспечивает формирование импульсного сигнала скорости вращения. Испытания и мониторинг двигателей и приводов: Тестирование характеристик ДВС, электромоторов, турбин в сборе со шкивами.
Датчик рассчитан на работу при частоте вращения до 6000 об/мин, отличается исключительно низким износом при длительной эксплуатации и не требует технического обслуживания.
В зависимости от требований конкретного применения, в конструкцию датчика может быть интегрирована дополнительная функция измерения скорости вращения.
Датчик рассчитан на работу при частоте вращения до 6000 об/мин, отличается исключительно низким износом при длительной эксплуатации и не требует технического обслуживания.
В зависимости от требований конкретного применения, в конструкцию датчика может быть интегрирована дополнительная функция измерения скорости вращения.
- Компактный дизайн
- Диапазон измерения от 100 Нм до 1000 Нм
- Стандартная точность измерения 0.1%
- Стабильность скорости до 6 000 об/мин
- Идеально подходит для производственных линий/лабораторий. Области применения:
1.Промышленные ременные передачи: Контроль мощности и эффективности в станках, конвейерах, промышленных вентиляторах.
2.Научно-исследовательские стенды: Точные измерения в условиях лабораторных экспериментов с ременными передачами.
| Диапазон （Н·м） | 0 до 20/50/100/200/500/1,000/2,000/5,000 |
| Питание | 18-28VDC |
| Потребляем.ток | Максимально 40мА |
| Выходные параметры | 0-±5VDC, 0-±10VDC, 0-10VDC/4-20mA 10-±5Khz, 60-±30khz, 240-±120Khz, RS485 |
| Диапазон частот | Оптическая передача данных: 60 МГц, выходной сигнал: 1 кГц |
| Импульс скорости вращения | 200% |
| Нелинейность | ±0.1%（Ｆ·Ｓ）0-±5Vdc(CIS) JJG557-2011 0.2% без（FS） |
| Гистерезис | ±0.05%（Ｆ·3） |
| Возможность повторения | ±0.05%（Ｆ·3） |
| Рабочая температура | -10 до +60℃ |
| Влияние темп-ры в нулевой точке | ±0.05%（Ｆ·3） |
| Влияние темп-ры во время работы | ±0.05%（Ｆ·3） |
| Диапазон скорости вращения об/мин | 20/50/100/200--12,000 500/1,000---8,000 2,000/5,000--5,000 |

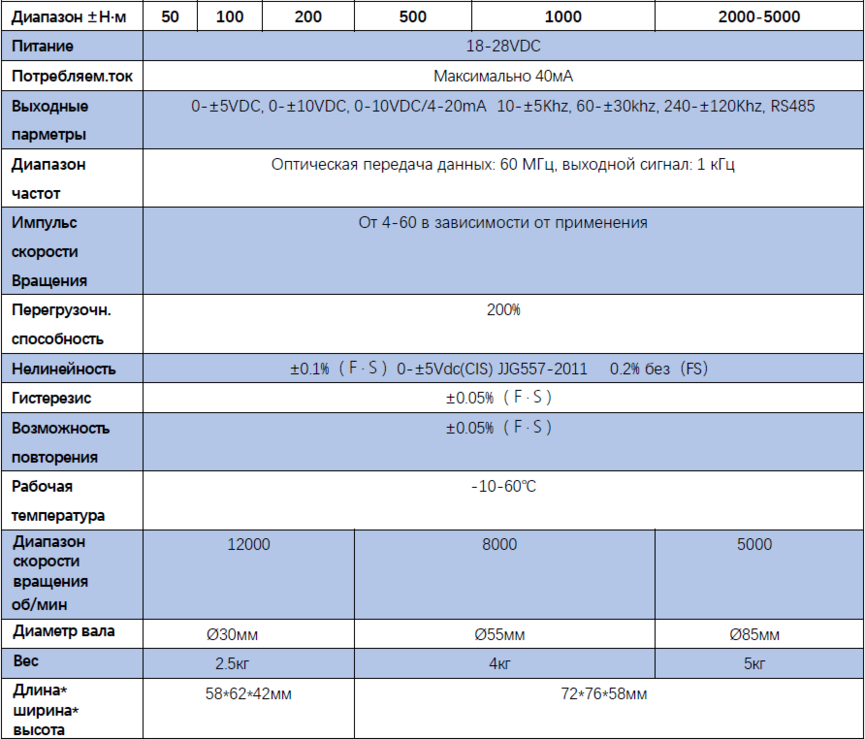

Технические данные
| Диапазон （Н·м） | 0 до 20/50/100/200/500/1,000/2,000/5,000 |
| Питание | 18-28VDC |
| Потребляем.ток | Максимально 40мА |
| Выходные параметры | 0-±5VDC, 0-±10VDC, 0-10VDC /4-20мА 10-±5кГц,60-±30кГц, 240-±120кГц, RS485 |
| Импульс скорости вращения | От 4-60 в зависимости от применения |
| Перегрузочн. способность | 200% |
| Нелинейность | ±0.1%（Ｆ·3） 0-±5Vdc (CIS) JJG557-2011 0.2% нет（FS） |
| Гистерезис | ±0.05%（Ｆ·3） |
| Возможность повторения | ±0.05%（Ｆ·3） |
| Рабочая температура | -10 до +60℃ |
| Влияние темп-ры в нулевой точке | ±0.05%（Ｆ·3） |
| Влияние темп-ры во время работы | ±0.05%（Ｆ·3） |
| Диапазон скорости вращения об/мин | 20/50/100/200--12,000 500/1,000---8,000 2,000/5,000--5,000 |
Технические данные
