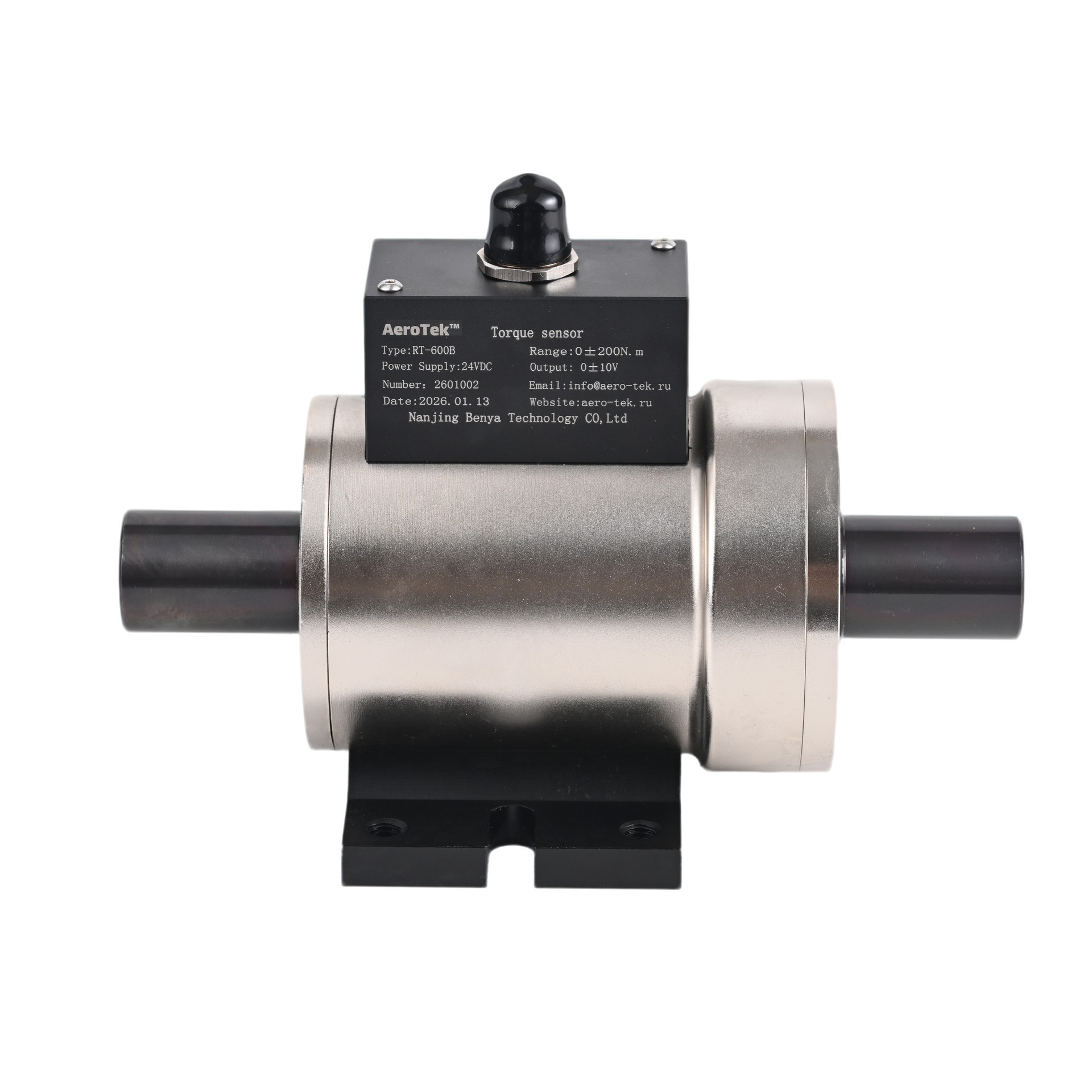

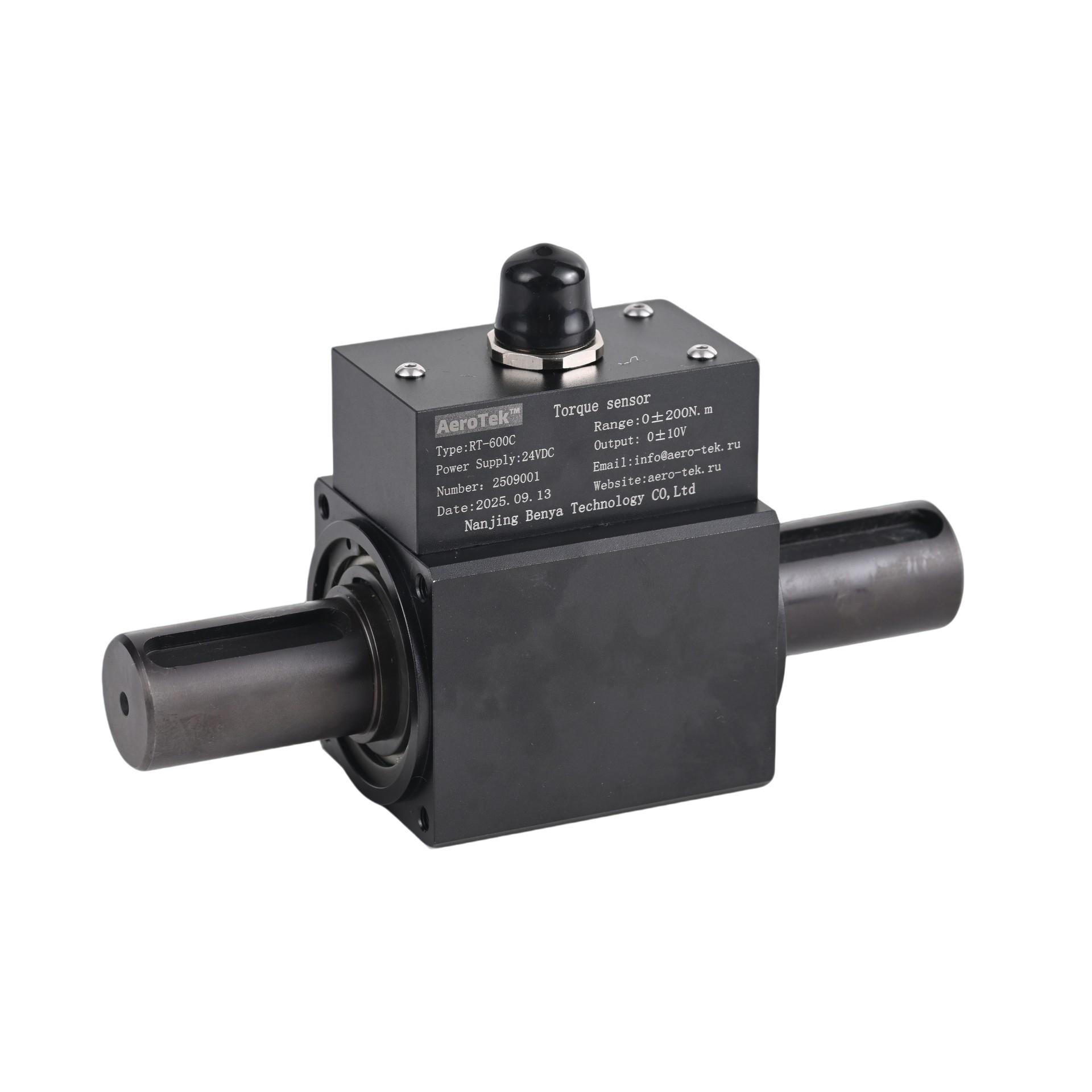

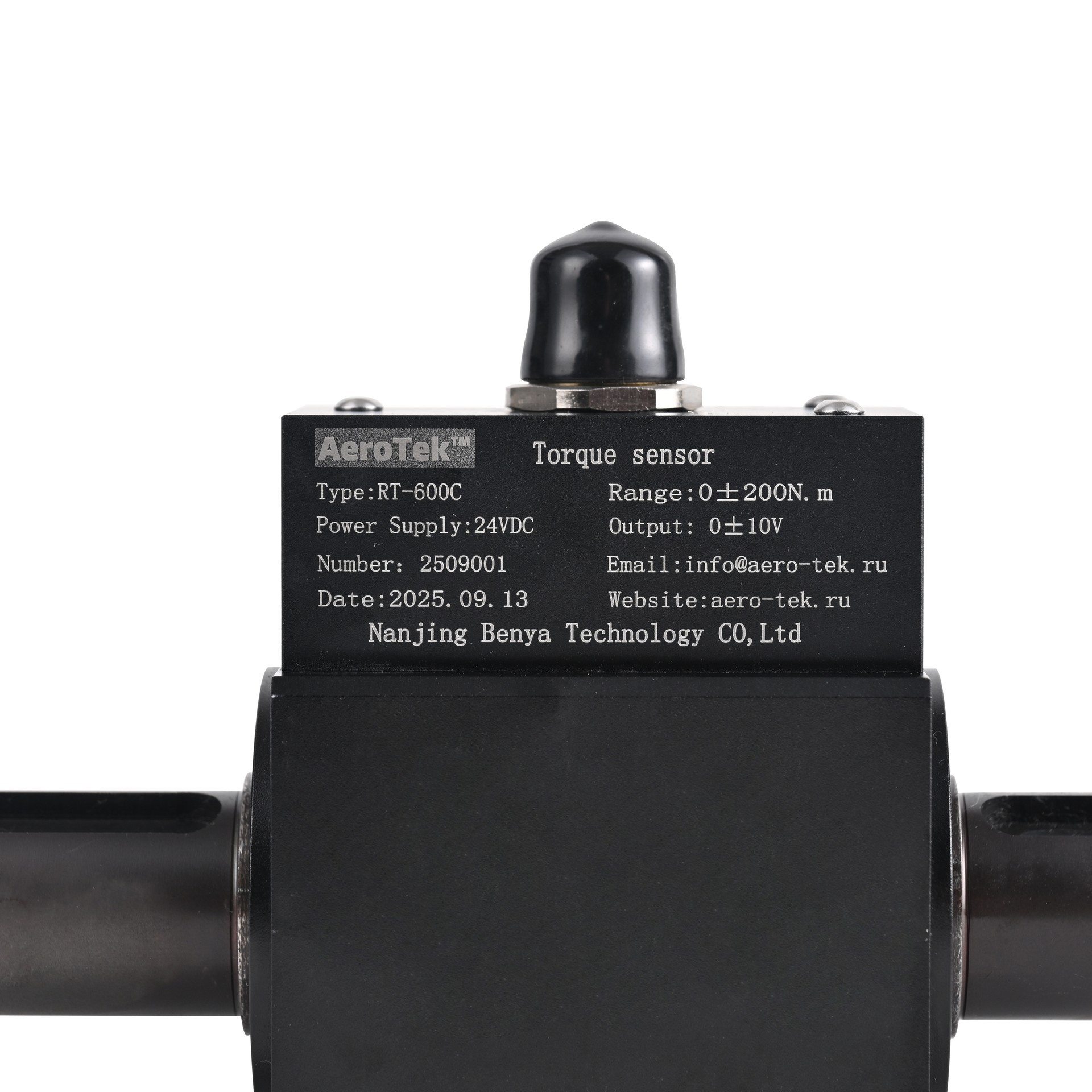

Датчик крутящего момента RT600
Датчик крутящего момента RT600
Датчик RT600 — для точного измерения крутящего момента как в движении, так и в неподвижном состоянии. В его основе лежит объединение тензодатчиков и электроники в одном компактном корпусе.
Тензорезисторы фиксируют деформацию от крутящего момента и превращают её в электрический сигнал. Встроенная микросхема сразу его усиливает и обрабатывает, что повышает точность и устойчивость к помехам.
Датчик использует беспроводную передачу данных, что полностью исключает износ от трения, как в старых щёточных моделях. Вращающаяся и неподвижная части не имеют физического контакта.
Один датчик подходит для контроля момента во вращающихся механизмах (динамический режим) и для калибровки или проверки в покое (статический режим).
Высокая точность и надёжность: Компактная конструкция и цифровая обработка обеспечивают стабильные показания даже при высоких скоростях.
Тензорезисторы фиксируют деформацию от крутящего момента и превращают её в электрический сигнал. Встроенная микросхема сразу его усиливает и обрабатывает, что повышает точность и устойчивость к помехам.
Датчик использует беспроводную передачу данных, что полностью исключает износ от трения, как в старых щёточных моделях. Вращающаяся и неподвижная части не имеют физического контакта.
Один датчик подходит для контроля момента во вращающихся механизмах (динамический режим) и для калибровки или проверки в покое (статический режим).
Высокая точность и надёжность: Компактная конструкция и цифровая обработка обеспечивают стабильные показания даже при высоких скоростях.
- Диапазон измерения от 5 Нм до 150.000 Нм
- Стандартная точность измерения 0.1%
- Стабильность скорости до 6 000 об/мин
- Идеально подходит для производственных линий лабораторий
- Долгий срок службы: Нет трущихся деталей — нет износа. Датчик практически не требует обслуживания.
- Малый размер и вес: Значительно компактнее и легче устаревших фазовых датчиков, легко устанавливается.
- Работа в сложных условиях: Устойчив к вибрации, пыли и влаге благодаря беспроводной технологии.
- Простота использования: Не нужно переключать оборудование для перехода между динамическими и статическими измерениями.
Области применения:
- Испытания двигателей, моторов, редукторов.
- Контроль момента в приводах электромобилей и роботах.
- Системы точной затяжки на производстве.
- Лабораторные исследования и испытательные стенды.
| Диапазон （Н·м） | Питание | Выходные параметры | Диапазон частот | Перегрузочн. способность | Вес (кг) | Размеры шпоночного паза (длина, ширина, высота)(мм) |
| 5/10/20/50/100 | 18-28VDC | 0-±5VDC, 0-±10VDC, 0-10VDC/4-20mA 10-±5Khz, 60-±30khz, 240-±120Khz, RS485 | Оптическая передача данных: 60 МГц, выходной сигнал: 1 кГц | 200% | 3.6 | 20*6*6 |
| 200/300 | 4.8 | 27*8*7 | ||||
| 500 | 6.8 | 40*10*8 | ||||
| 1,000/2,000 | 13 | 59*14*9 | ||||
| 3,000/5,000 | 21 | 68*22*14 | ||||
| 10,000/20,000 | 31 | 90*25*14 | ||||
| 30,000 | 57 | |||||
| 50,000/60,000 | 74 | 117*36*20 |

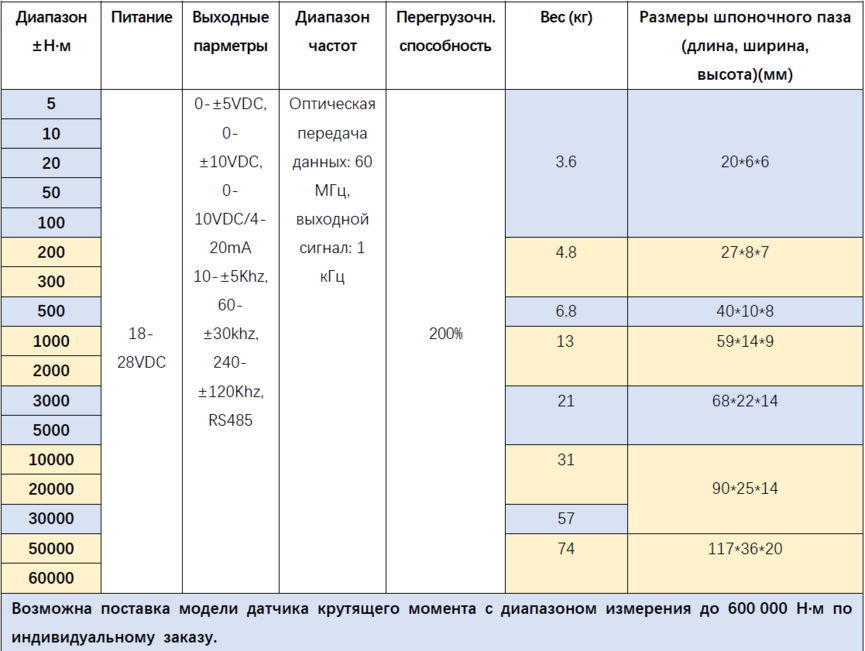

Технические данные
| Диапазон （Н·м） | 5 10 20 50 100 | 200 300 | 500 | 1,000 2,000 | 3,000 5,000 | 10,000 20,000 | 30,000 | 50,000 60,000 |
| Питание | 18-28VDC | |||||||
| Выходные параметры | 0-±5VDC, 0-±10VDC, 0-10VDC/4-20mA 10-±5Khz, 60-±30khz, 240-±120Khz, RS485 | |||||||
| Диапазон частот | Оптическая передача данных: 60 МГц, выходной сигнал: 1 кГц | |||||||
| Перегрузочн. способность | 200% | |||||||
| Вес (кг) | 3.6 | 4.8 | 6.8 | 13 | 21 | 31 | 57 | 74 |
| Размеры шпоночного паза (длина, ширина, высота)(мм) | 20*6*6 | 27*8*7 | 40*10*8 | 59*14*9 | 68*22*14 | 90*25*14 | 117*36*20 | |
Технические данные
