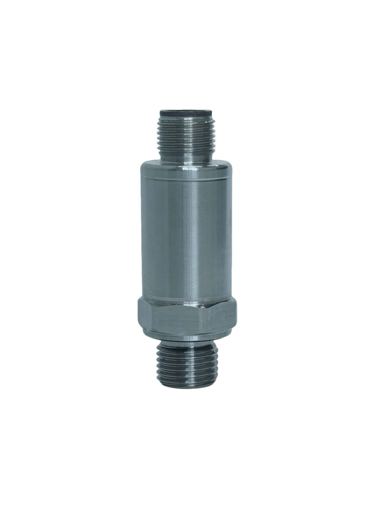

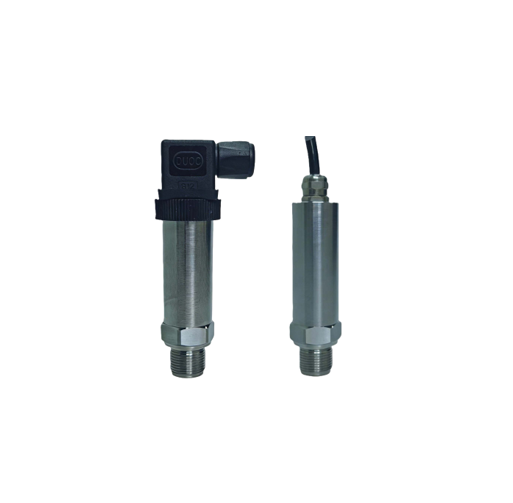

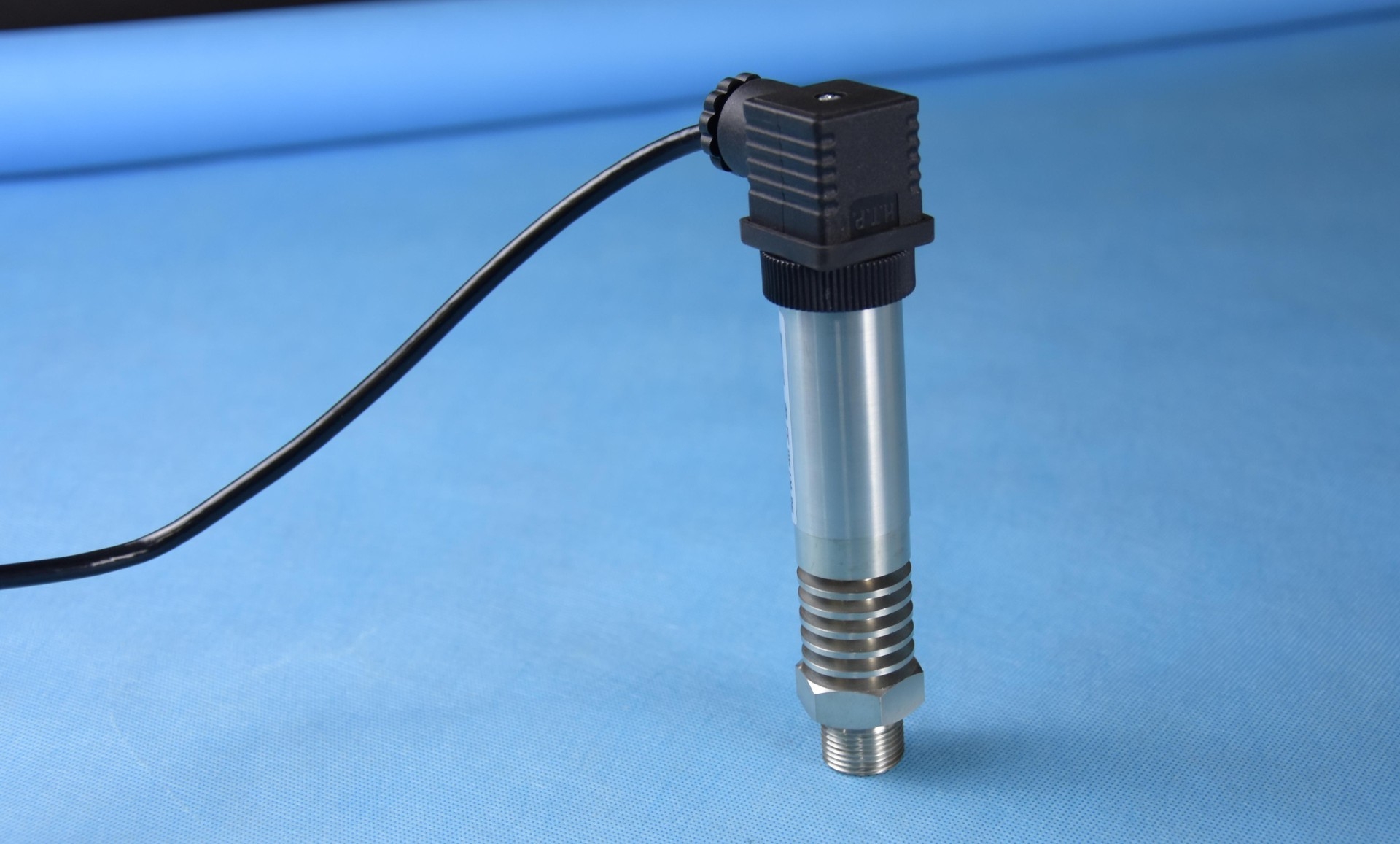

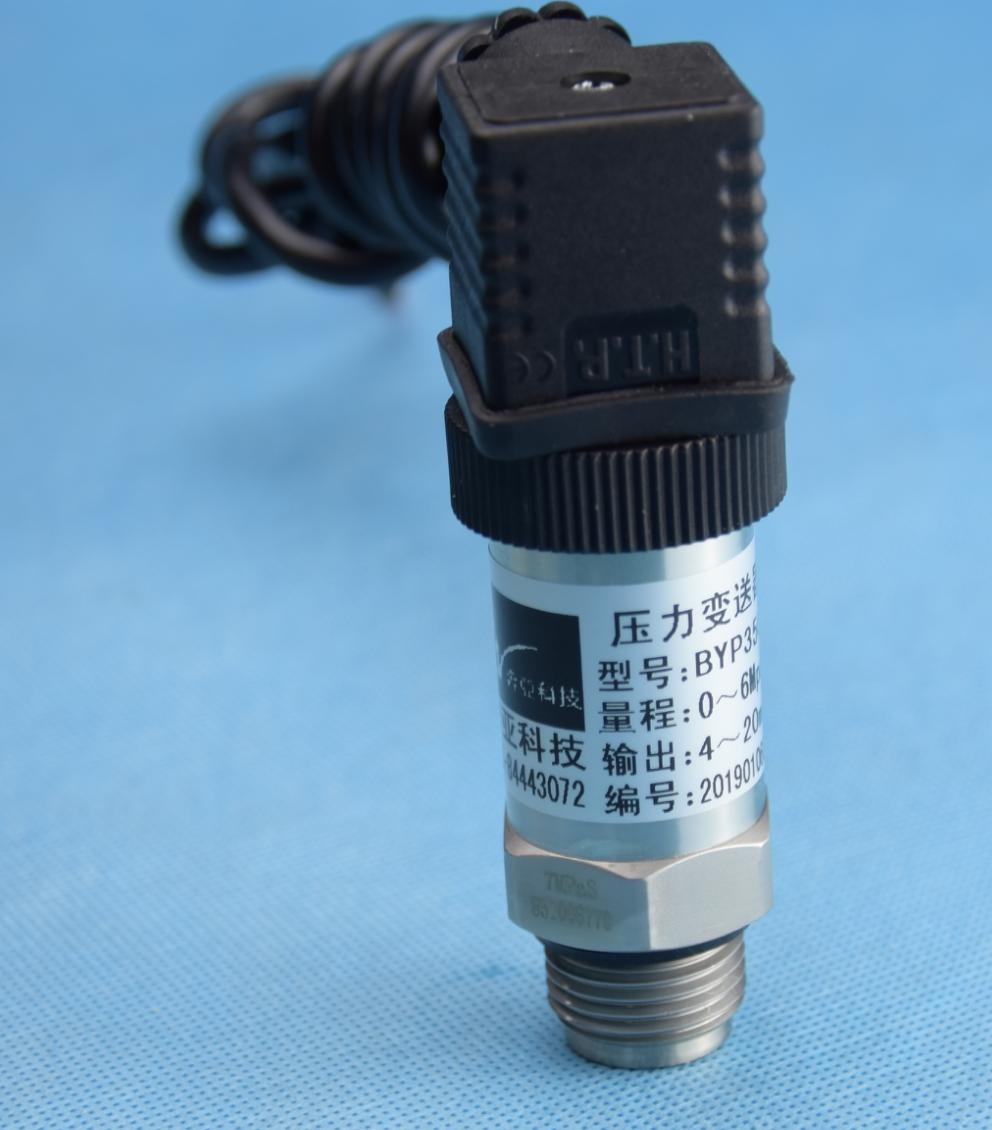

Преобразователь давления RT400
Датчик работает на основе тензорезистивного эффекта в металлической тонкоплёночной мембране.
Под действием давления чувствительный элемент (металлическая мембрана) деформируется,
что приводит к изменению сопротивления тензорезисторов, нанесённых методом напыления.
Изменение сопротивления преобразуется в электрический сигнал,
который далее обрабатывается и выводится в виде стандартного сигнала (4–20 мА, напряжение или цифровой сигнал).
Под действием давления чувствительный элемент (металлическая мембрана) деформируется,
что приводит к изменению сопротивления тензорезисторов, нанесённых методом напыления.
Изменение сопротивления преобразуется в электрический сигнал,
который далее обрабатывается и выводится в виде стандартного сигнала (4–20 мА, напряжение или цифровой сигнал).
- Диапазон измерения: 0,1…700 МПа
- Среда: газы, жидкости, пар
- Тип давления: избыточное / абсолютное
- Точность: до ±0,1% FS
- Выход: 4–20 мА, 0–5 В, 0–10 В, RS485
- Питание: 24 VDC (10–32 VDC)
- Рабочая температура: −60…+350°C
- Долговременная стабильность: ≤0,1% FS/год
- Время отклика: ≤1 мс
- Перегрузка: до 120% FS
- Разрушающее давление: до 500% FS
Преимущества
- Технология металлической тонкоплёночной напылённой мембраны
- Полностью сварная конструкция из нержавеющей стали
- Без заполнения маслом → отсутствие утечек
- Высокая устойчивость к перегрузкам и ударам
- Отличная долговременная стабильность
- Высокая скорость отклика (до 1 мс)
- Устойчивость к электромагнитным помехам
- Подходит для тяжёлых и экстремальных условий эксплуатации
- Возможность полной замены европейских брендов (Danfoss, Trafag и др.)
- Гидравлические системы
- Строительная и спецтехника
- Железнодорожный транспорт
- Авиация и аэрокосмическая отрасль
- Дизельные двигатели
- Судостроение
- Испытательные стенды
- Промышленная автоматизация
Каталог продукции
| Диапазон измерения | 0,1–700 МПа (по выбору) |
| Измеряемая среда | газы, жидкости, пар |
| Тип давления | избыточное / абсолютное |
| Питание | 24 VDC (10–32 VDC) |
| Выходной сигнал | 4–20 мА, 0–5 VDC, 0–10 VDC, RS485 |
| Точность | 0,1% FS / 0,25% FS / 0,5% FS (по выбору) |
| Рабочая температура | −60…+350°C |
| Температура компенсации | −25…+350°C |
| Долговременная стабильность | ≤0,1% FS/год |
| Время отклика | ≤1 мс (10–90%) |
| Сопротивление изоляции | ≥500 МОм / 100 VDC |
| Допустимая перегрузка | 120% FS (1,2 × диапазона) |
| Разрушающее давление | 500% FS (5 × диапазона) |
| Материал смачиваемых частей | нержавеющая сталь 17-4PH |
| Степень защиты | IP65 |
| Присоединение | M20×1.5, M18×1.5, M14×1.5, G1/4, G1/2, 1/4NPT (по выбору) |
| Электрическое подключение | герметичный разъём, Hirschmann, 6-контактный авиационный разъём (по выбору) |
| Схема подключения | согласно паспорту изделия |
Технические данные
Технические данные
| Диапазон измерения | 0,1–700 МПа (по выбору) |
| Измеряемая среда | газы, жидкости, пар |
| Тип давления | избыточное / абсолютное |
| Питание | 24 VDC (10–32 VDC) |
| Выходной сигнал | 4–20 мА, 0–5 VDC, 0–10 VDC, RS485 |
| Точность | 0,1% FS / 0,25% FS / 0,5% FS (по выбору) |
| Рабочая температура | −60…+350°C |
| Температура компенсации | −25…+350°C |
| Долговременная стабильность | ≤0,1% FS/год |
| Время отклика | ≤1 мс (10–90%) |
| Сопротивление изоляции | ≥500 МОм / 100 VDC |
| Допустимая перегрузка | 120% FS (1,2 × диапазона) |
| Разрушающее давление | 500% FS (5 × диапазона) |
| Материал смачиваемых частей | нержавеющая сталь 17-4PH |
| Степень защиты | IP65 |
| Присоединение | M20×1.5, M18×1.5, M14×1.5, G1/4, G1/2, 1/4NPT (по выбору) |
| Электрическое подключение | герметичный разъём, Hirschmann, 6-контактный авиационный разъём (по выбору) |
| Схема подключения | согласно паспорту изделия |
