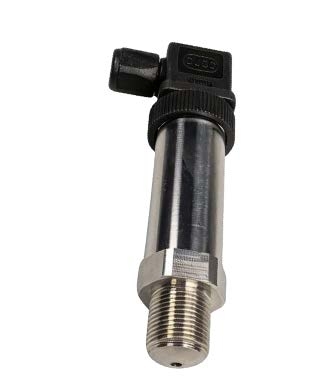

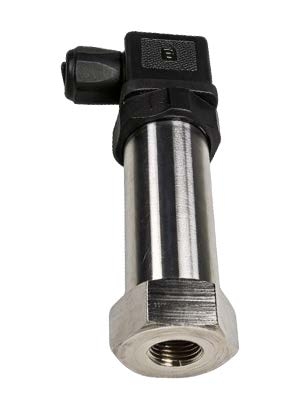

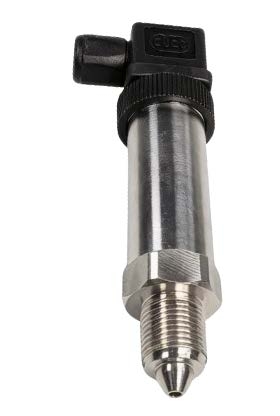

Датчик сверхвысокого давления RT490
Датчик основан на тензорезистивном эффекте с металлической чувствительной мембраной.
Под действием давления чувствительный элемент деформируется,
что вызывает изменение сопротивления тензорезисторов.
Изменение электрического сигнала обрабатывается встроенной электроникой
и преобразуется в стандартный выходной сигнал (4–20 мА, напряжение или цифровой сигнал).
Для работы при сверхвысоких давлениях используется
моноблочная цельнометаллическая конструкция,
обеспечивающая высокую прочность, стабильность и устойчивость к ударным нагрузкам.
Под действием давления чувствительный элемент деформируется,
что вызывает изменение сопротивления тензорезисторов.
Изменение электрического сигнала обрабатывается встроенной электроникой
и преобразуется в стандартный выходной сигнал (4–20 мА, напряжение или цифровой сигнал).
Для работы при сверхвысоких давлениях используется
моноблочная цельнометаллическая конструкция,
обеспечивающая высокую прочность, стабильность и устойчивость к ударным нагрузкам.
Датчик основан на тензорезистивном эффекте с металлической чувствительной мембраной.
Под действием давления чувствительный элемент деформируется,
что вызывает изменение сопротивления тензорезисторов.
Изменение электрического сигнала обрабатывается встроенной электроникой
и преобразуется в стандартный выходной сигнал (4–20 мА, напряжение или цифровой сигнал).
Для работы при сверхвысоких давлениях используется
моноблочная цельнометаллическая конструкция,
обеспечивающая высокую прочность, стабильность и устойчивость к ударным нагрузкам.
Под действием давления чувствительный элемент деформируется,
что вызывает изменение сопротивления тензорезисторов.
Изменение электрического сигнала обрабатывается встроенной электроникой
и преобразуется в стандартный выходной сигнал (4–20 мА, напряжение или цифровой сигнал).
Для работы при сверхвысоких давлениях используется
моноблочная цельнометаллическая конструкция,
обеспечивающая высокую прочность, стабильность и устойчивость к ударным нагрузкам.
Преимущества
Области применения
- Моноблочная цельнометаллическая конструкция (без сварных слабых мест)
- Способность работать при сверхвысоких давлениях (до 1200 МПа)
- Высокая устойчивость к ударным нагрузкам и гидроударам
- Отличная долговременная стабильность
- Высокая точность и повторяемость измерений
- Быстрый отклик (до 1 мс)
- Устойчивость к электромагнитным помехам
- Длительный срок службы даже при циклических нагрузках
- Подходит для экстремальных условий эксплуатации
Области применения
- Гидравлические системы сверхвысокого давления
- Установки гидроочистки и гидроабразивной резки
- Высоконапорные насосные системы
- Пищевые установки высокого давления (стерилизация)
- Испытательные стенды высокого давления
- Нефтегазовое оборудование
- Промышленное оборудование с ударными нагрузками
Каталог продукции
| Диапазон измерения | 0–1200 МПа (по выбору) |
| Измеряемая среда | газы, жидкости, пар |
| Тип давления | избыточное / абсолютное |
| Питание | 24 VDC (10–32 VDC) |
| Выходной сигнал | 4–20 мА, 0–5 VDC, 0–10 VDC, RS485 |
| Точность | ±0,1% FS / ±0,25% FS / ±0,5% FS (по выбору) |
| Рабочая температура | −60…+350°C |
| Температура компенсации | −25…+350°C |
| Долговременная стабильность | ±0,1% FS/год / ±0,2% FS/год |
| Время отклика | ≤1 мс (10–90%) |
| Сопротивление изоляции | ≥500 МОм / 100 VDC |
| Допустимая перегрузка | 120% FS (1,2 × диапазона) |
| Разрушающее давление | 500% FS (5 × диапазона) |
| Материал смачиваемых частей | нержавеющая сталь 15-5PH |
| Степень защиты | IP65 |
| Присоединение | M20×1.5 (сферическое), M22×1.5 (сферическое), 9/16-18 UNF, 3/4-20 UNF (коническое уплотнение), или по заказу |
| Электрическое подключение | герметичный вывод, Hirschmann, M12 разъём, корпус 2088, 6-контактный авиационный разъём (по выбору) |
| Температура среды | −20…+85°C / −40…+350°C |
Технические данные
Технические данные
| Диапазон измерения | 0–1200 МПа (по выбору) |
| Измеряемая среда | газы, жидкости, пар |
| Тип давления | избыточное / абсолютное |
| Питание | 24 VDC (10–32 VDC) |
| Выходной сигнал | 4–20 мА, 0–5 VDC, 0–10 VDC, RS485 |
| Точность | ±0,1% FS / ±0,25% FS / ±0,5% FS (по выбору) |
| Рабочая температура | −60…+350°C |
| Температура компенсации | −25…+350°C |
| Долговременная стабильность | ±0,1% FS/год / ±0,2% FS/год |
| Время отклика | ≤1 мс (10–90%) |
| Сопротивление изоляции | ≥500 МОм / 100 VDC |
| Допустимая перегрузка | 120% FS (1,2 × диапазона) |
| Разрушающее давление | 500% FS (5 × диапазона) |
| Материал смачиваемых частей | нержавеющая сталь 15-5PH |
| Степень защиты | IP65 |
| Присоединение | M20×1.5 (сферическое), M22×1.5 (сферическое), 9/16-18 UNF, 3/4-20 UNF (коническое уплотнение), или по заказу |
| Электрическое подключение | герметичный вывод, Hirschmann, M12 разъём, корпус 2088, 6-контактный авиационный разъём (по выбору) |
| Температура среды | −20…+85°C / −40…+350°C |
